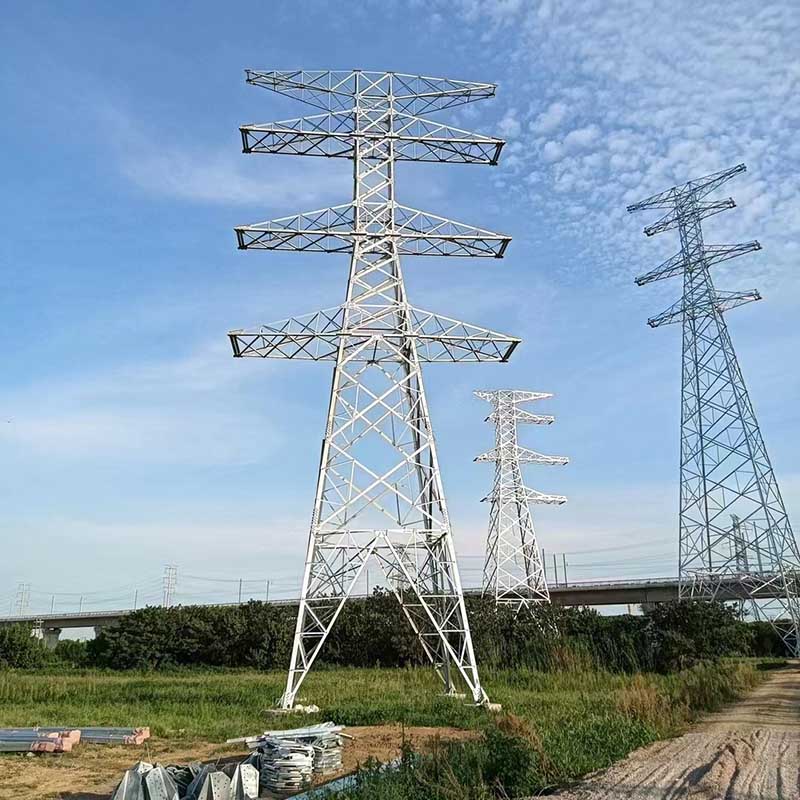

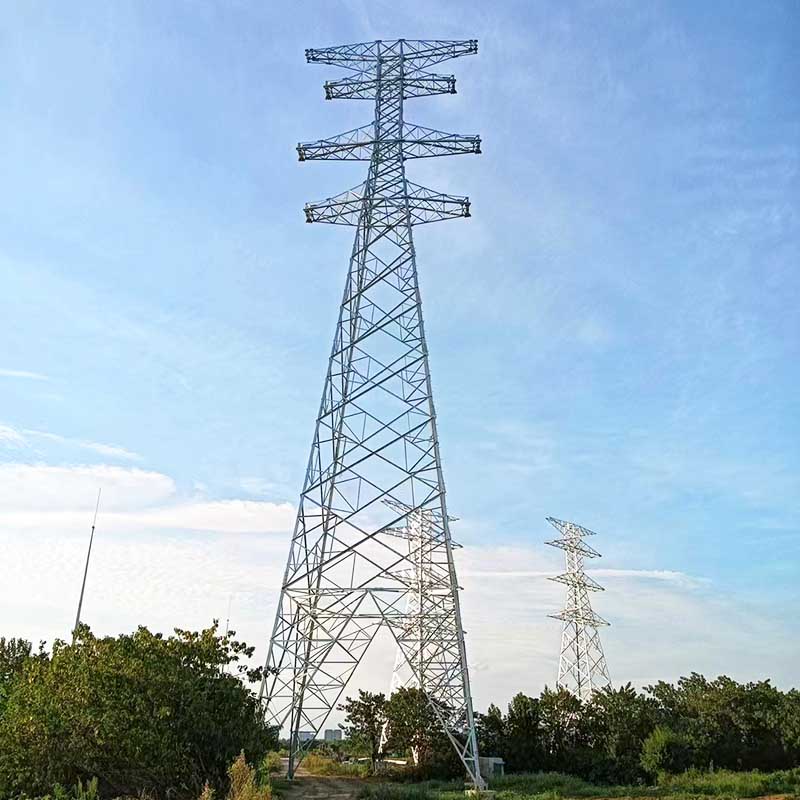

Perdavimo linijos maitinimo bokštas

Aukštos kokybės Transmission Line Power Tower siūlo Kinijos gamintojai Xuteng Iron Tower. Pirkite aukštos kokybės perdavimo linijos maitinimo bokštą tiesiogiai už mažą kainą.

Konstrukcijos, laikančios aukštos arba itin aukštos įtampos oro elektros perdavimo linijų laidininkus ir žaibolaidžius. Pagal formą jis paprastai skirstomas į penkis tipus: vyno puodelio tipą, katės galvos tipą, viršutinį tipą, sausą tipą ir statinės tipą. Pagal paskirtį jis skirstomas į įtempimo bokštą, tiesųjį bokštą, kampinį bokštą, perkėlimo bokštą (pakeičiantį laido fazės padėties bokštą), terminalo bokštą ir kryžminį bokštą.

Perdavimo linijos elektros bokštas daugiausia patiria vėjo apkrovą, ledo apkrovą, linijos įtempimą, tuščią apkrovą, personalo ir įrankio svorį montuojant ar prižiūrint, taip pat apkrovas, tokias kaip laidų trūkimas ir seisminis poveikis. Projektuojant reikia atsižvelgti į pagrįstą šių apkrovų derinį skirtingomis meteorologinėmis sąlygomis, įskaitant bokštų, linijų, jungiamųjų detalių, izoliatorių svorį, bendrą linijos kampų jėgą ir nesubalansuotą įtempimą išilgai linijos. Įvairiose šalyse galioja skirtingi reglamentai dėl nutrūkusių laidų skaičiaus (paprastai neatsižvelgiama į laidų ir žaibolaidžių atjungimą vienu metu), nutrūkusio laido įtempimo dydį ir meteorologines sąlygas atjungimo metu.

Yra daugybė perdavimo linijų elektros bokštų pamatų tipų, kurie skiriasi priklausomai nuo bokšto tipo, reljefo, geologijos, statybos ir transportavimo sąlygų.

Įprasti apima:

① vientisas standus pamatas;

② Integruotas lankstus pagrindas;

③ Nepriklausomas standus pagrindas;

④ Nepriklausomas lankstus pagrindas;

⑤ Nepriklausomas metalinis pamatas;

⑥ Stay vielos inkaras;

⑦ Griebtuvas ir važiuoklė;

⑧ Polinis pamatas.

Pirmiau minėti pamatų tipai ① ir ② daugiausia naudojami siauriems bokštų korpusams, kurių žemė yra nedidelė. Minkšto grunto pamatams naudojami ③, ④ ir ⑧ tipų pamatai. ⑤ tipai tinka kalnuotoms vietovėms arba vietovėms, kuriose sunku transportuoti ir paimti vandenį. ⑥ tipai naudojami tik bokštams, o ⑦ tipai naudojami tik gelžbetoniniams bokštams. Be pamato ir pamato tvirtumo įvertinimo, būtina apskaičiuoti ir pamato pakėlimo ir apvertimo stabilumą.
