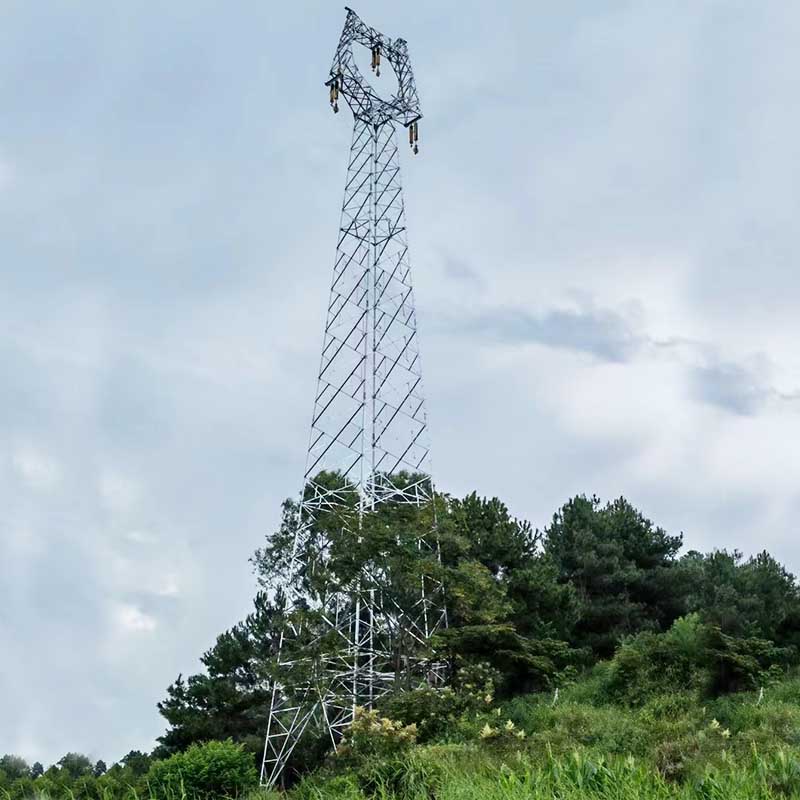

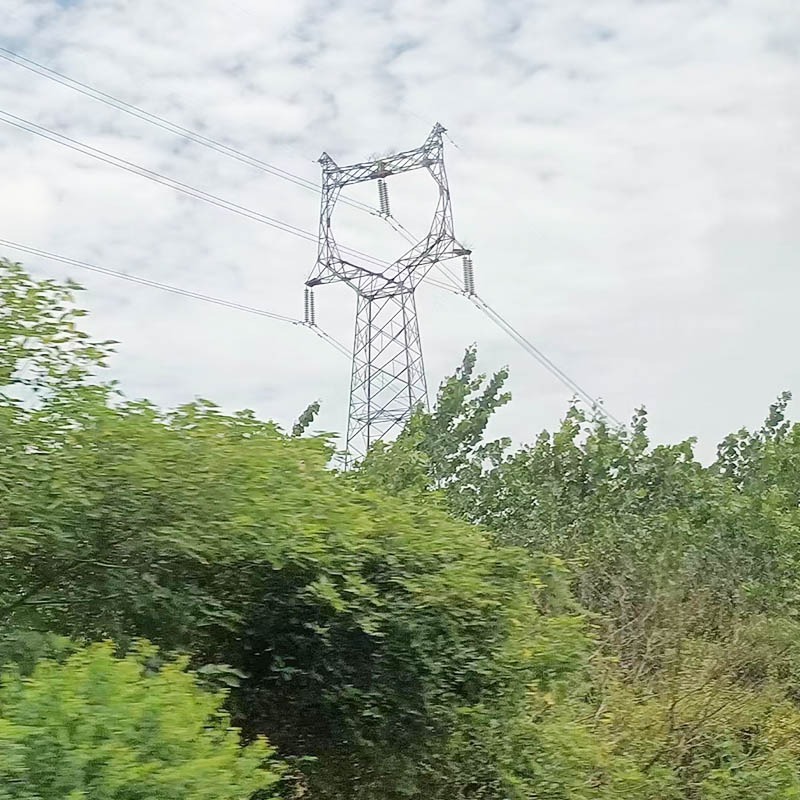

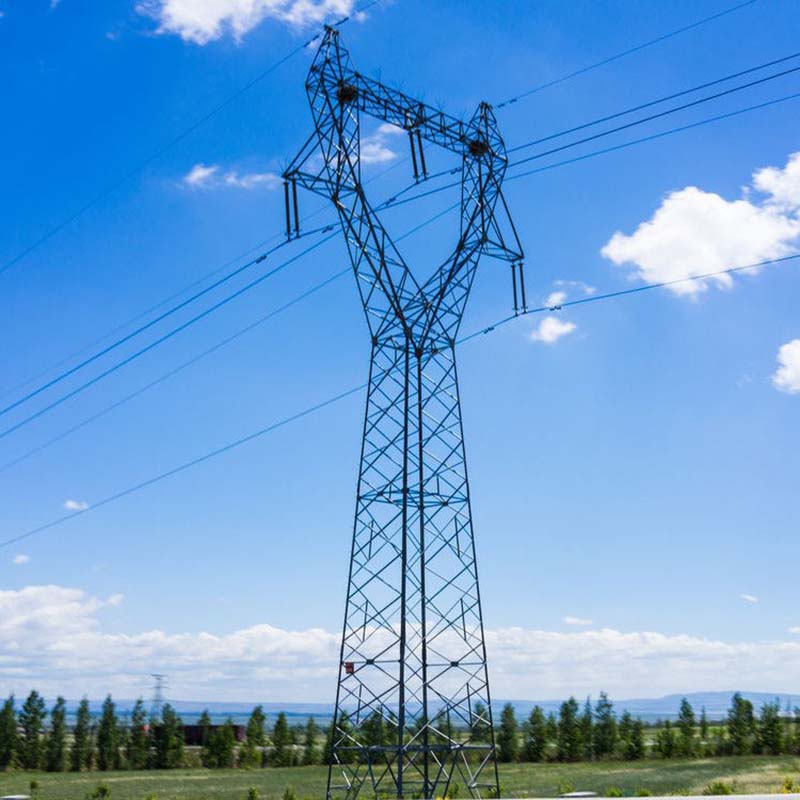

Plieninė konstrukcija Aukštos įtampos maitinimo bokštas

Xuteng Iron Tower yra vienas iš plieno konstrukcijų aukštos įtampos galios bokštų gamintojų ir tiekėjų Kinijoje, galintis didmenine prekyba plieno konstrukcijų aukštos įtampos maitinimo bokštu. Mes galime suteikti jums profesionalų aptarnavimą ir geresnę kainą. Jei jus domina plieninės konstrukcijos aukštos įtampos maitinimo bokštas, susisiekite su mumis. Laikomės kokybės būkite tikri, kad sąžinės kaina, atsidavęs aptarnavimas.

Plieninės konstrukcijos aukštos įtampos maitinimo bokšto projektavimo žingsniai:

1. Confirm or select meteorological conditions, conductor and ground wire grades;

2. Suplanuokite bokšto tipą pagal pateiktą bokšto tipo planą arba įtampos lygį ir kelio sąlygas;

3. Izoliacijos koordinavimas;

4. Nubraižyti elektrinio atstumo apskritimus ir pasiūlyti apkrovos sąlygas;

5. Suplanuoti ir suprojektuoti bokšto galvutę pagal elektros prošvaisą;

6. Užpildykite vienos linijos diagramą visam bokšto pasirinkimui pagal bokšto tipo planą (įskaitant įvairius skambučių aukščius);

7. Atlikti apkrovų derinį;

8. Įvesti visus bokšto tipo parametrus pagal bokšto skaičiavimo programinės įrangos reikalavimus;

9. Remdamiesi bokšto tipo skaičiavimo rezultatais, nubraižykite komandų diagramą;

10. Užpildykite konstrukcinę schemą pagal komandų schemą.

Vidinės jėgos skaičiavimas ir perdavimo linijų bokštų konstrukcijų analizė yra visiškai pagrįsta klasikine mechanika, būtent „teorine mechanika“, „konstrukcine mechanika“ ir „medžiagų mechanika“. Todėl perdavimo linijos bokšto struktūra yra laikoma erdvine bokšto struktūra, sudaryta iš idealių šarnyrinių elementų.

Bokšto apkrova

Jį galima suskirstyti į:

Nuolatinė apkrova: bokšto, laidininko, jungiamųjų detalių, izoliatorių ir kitos stacionarios įrangos svoris.

Kintamos apkrovos: vėjo apkrova, apledėjimo apkrova, vielos įtempimas, laikinos apkrovos statyboms ir priežiūrai.

Specialios apkrovos: apkrovos, atsirandančios dėl nutrūkusių laidų, apkrovos, kurias sukelia žemės drebėjimai.

Pagal veikimo kryptį jie gali būti suskirstyti į:

Šoninė apkrova: vėjo apkrova, kampinė apkrova.

Išilginė apkrova: vėjo apkrova, tempimo apkrova.

Vertikali apkrova: gravitacinė apkrova.
