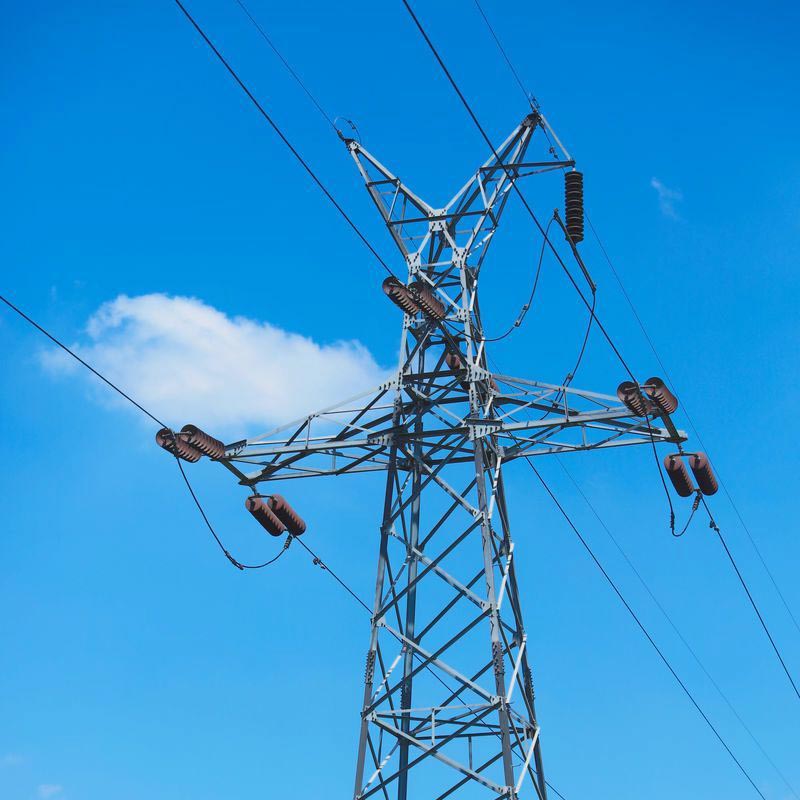

Cinkuoto galios perdavimo plieno vamzdžių bokštas

Kaip vienas iš profesionalių gamintojų, „Xuteng Iron Tower“ norėtų pasiūlyti jums cinkuoto plieno vamzdžių bokštą, skirtą elektros perdavimo sistemai. Mes pasiūlysime jums geriausią aptarnavimą po pardavimo ir pristatymą laiku.

Galvanizuotas jėgos perdavimo plieninis vamzdžių bokštas: pagrindiniai komponentai yra pagaminti iš plieninių vamzdžių, o kiti komponentai - iš grotelių tipo bokštų, pagamintų iš plieninių vamzdžių arba profilių. Tai oro perdavimo linijų atraminė konstrukcija, skirta laidininkams ir žaibolaidžiams palaikyti. Įsitikinkite, kad laidas atitinka atstumo reikalavimus, keliamus įžeminimui ir įžeminimo objektams, ir gali atlaikyti laido, žaibo laido ir paties apkrovą bei išorinę apkrovą.

Pagrindinės savybės: Cinkuoto elektros perdavimo plieno vamzdžių bokšto konstrukcija turi santykinių techninių ir ekonominių pranašumų ir yra tinkama naudoti perdavimo bokštuose, kurie turi dideles apkrovas.

(1) Apkrovos charakteristikos

Cinkuotos jėgos perdavimo plieninių vamzdžių bokšto dalys turi mažą vėjo slėgį, didelį skerspjūvio lenkimo standumą, paprastą konstrukciją ir aiškų jėgos perdavimą, kuris gali visiškai išnaudoti medžiagų laikomąsias savybes. Viena vertus, tai gali sumažinti bokšto svorį ir sumažinti pamato jėgą; Kita vertus, naudinga stiprinti gebėjimą atsispirti stichinėms nelaimėms ekstremaliomis sąlygomis. Atitinkant stiprumo ir stabilumo skaičiavimo reikalavimus, naudojant plieninius vamzdžių bokštus su santykinai mažais vėjo slėgio formos koeficientais, galima žymiai sumažinti vėjo apkrovą bokšto korpusui.

(2) Skerspjūvio charakteristikos

Plieninio vamzdžio komponento sekcijos centras yra simetriškas, o pjūvio charakteristikos yra izotropinės; Medžiaga yra tolygiai paskirstyta aplink perimetrą, o skerspjūvio lenkimo standumas yra didelis. Transmisijos bokštų įtempimo strypo komponentams, kai plieninio vamzdžio ir kampinio plieno skerspjūvio plotas yra lygiavertis, plieninių vamzdžių bokšto elementai nerodo savo pranašumų. Transmisijos bokštų lenkimo ir suspaudimo komponentams naudojant mažesnio skerspjūvio ploto ir didesnio posūkio spindulių plieninius vamzdžius galima visiškai subalansuoti mechanines medžiagų savybes, atitikti konstrukcijos standumo ir stabilumo reikalavimus. Ypač dideliems geležiniams bokštams su didesniais geometriniais matmenimis ir ilgesniais elementais yra akivaizdus plieninių vamzdžių bokšto elementų gero stabilumo pranašumas.

(3) Sukurkite jungtis

Kalbant apie konstrukcinį ryšį, pagrindinės cinkuoto jėgos perdavimo plieninio vamzdžio bokšto medžiagos jungiamos flanšais arba susikertančiomis jungtimis, įstrižinės medžiagos sujungiamos įkišamomis plokštėmis arba susikertančiomis jungtimis, pagrindinės kampinio plieno bokšto medžiagos jungiamos vidinės ir išorinės jungtys, o kiti elementai daugiausia jungiami jungiamomis plokštėmis ir varžtais. Plieninių vamzdžių bokštų flanšo ir kištuko plokštės sujungimo konstrukcija yra gana paprasta. Nors tai padidina suvirinimo darbo krūvį, tačiau sumažina neigiamą kampinių plieninių komponentų ekscentriškumo poveikį konstrukcijos laikančiųjų savybių. Kartu tai padidina jungties mazgų standumą ir tankį, o tai padeda pagerinti bendrą konstrukcijos standumą ir stabilumą bei jos gebėjimą atsispirti vėjo sukeliamoms dinaminėms apkrovoms.
