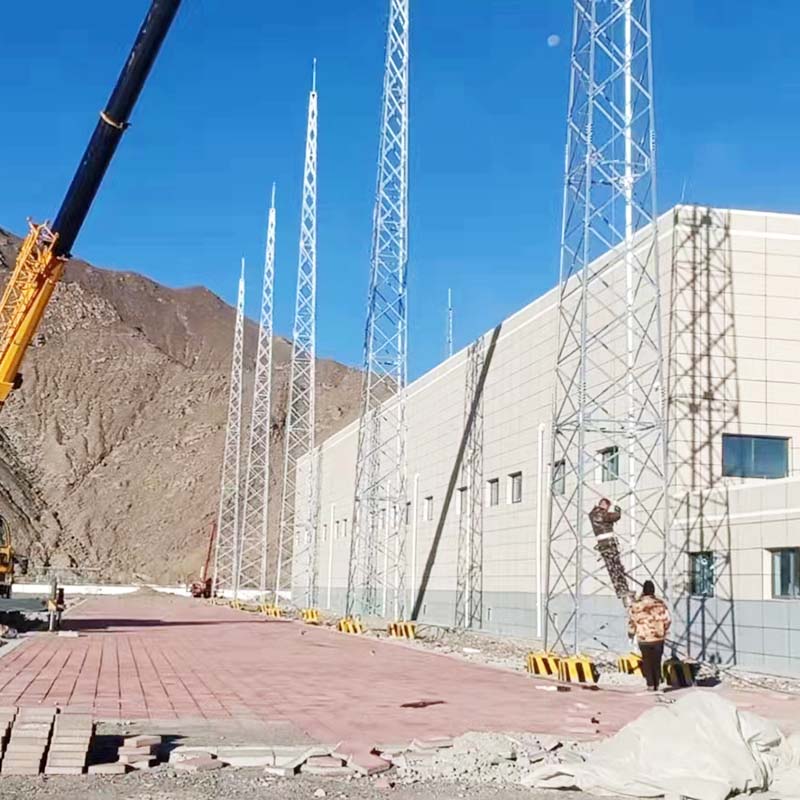

220KV 30 metrų nepriklausomas žaibo apsaugos bokštas

Aukštos kokybės 220KV 30 metrų nepriklausomą žaibo apsaugos bokštą siūlo Kinijos gamintojas Xuteng Iron Tower. Pirkite 220KV 30 metrų nepriklausomą žaibo apsaugos bokštą, kuris yra aukštos kokybės tiesiogiai už mažą kainą.

220KV 30 metrų nepriklausomas žaibo bokštas naudojamas tokiems pastatams kaip naftos perdirbimo gamyklos, degalinės, chemijos gamyklos, anglies kasyklos, sandėliai ir degiųjų bei sprogstamųjų medžiagų dirbtuvės.

Apsaugos spinduliui ir apsaugos diapazonui apskaičiuoti taip pat reikia apskaičiuoti žaibolaidžio bokšto apsaugos diapazoną naudojant riedėjimo rutulio metodą. Apsaugos nuo žaibo bokštai daugiausia naudojami įvairių pastatų apsaugos nuo žaibo projektams, ypač naftos perdirbimo gamyklose, degalinėse, chemijos gamyklose, anglių kasyklose, sandėliuose, degių ir sprogstamųjų medžiagų dirbtuvėse. Jie turi būti sumontuoti laiku. Dėl klimato kaitos žaibo nelaimės ir toliau didėja. Šiais laikais daugelyje pastatų yra įrengti apsaugos nuo žaibo bokštai, ypač nerūdijančio plieno dekoratyviniai geležiniai bokštai ant stogo. Įvairių formų, gražios išvaizdos ir naujoviško dizaino jie yra pritaikyti įvairių pastatų stogams. Tokie pastatai kaip aikštės ir žaliosios erdvės gyvenamuosiuose rajonuose papildo vienas kitą ir tampa ikoniniais miesto dekoratyviniais pastatais. Žaibo bokštų principas yra toks pat kaip ir žaibolaidžių. Sumažinkite žaibo nelaimių skaičių.

1. Pagrindinis vėjo slėgis

2. Seisminio įtvirtinimo intensyvumas: 8 laipsniai ir mažos dienos 8 laipsnių zonos

Gamyba ir montavimas:

1. Visi metaliniai komponentai turi būti cinkuoti, o eksploatacijos metu reikia atkreipti dėmesį į cinkuoto sluoksnio apsaugą.

2. Adatų antgaliams pagaminti naudokite cinkuotą plieninį vamzdį, kurio sienelės storis ne mažesnis kaip 3 mm, o skardos šepečio ilgis ne mažesnis kaip 70 mm. 3. Apsaugos nuo žaibo bokštas turi būti sumontuotas vertikaliai ir tvirtai. Leidžiamas vertikalumo nuokrypis yra 3/1000.

3. Suvirinimo reikalavimai: Suvirinimui turi būti naudojamas suvirinimas juosmeniu, o juostos ilgis turi atitikti šias taisykles:

a. Plokščias plienas yra du kartus didesnis už plotį (su suvirintomis mažiausiai 3 briaunomis).

b. Apvalus plienas yra 6 kartus didesnis už jo skersmenį.

c. Jungiant apvalų plieną su plokščiu plienu, jo ilgis yra 6 kartus didesnis už apvalaus plieno skersmenį.

4. Apsaugos nuo žaibo bokštai paprastai gaminami iš apvalaus plieno arba plieninių vamzdžių, o jų skersmuo neturi būti mažesnis už šias vertes:

a. Nepriklausomi žaibo apsaugos bokštai paprastai naudoja cinkuotą apvalų plieną, kurio skersmuo yra 19 mm.

b. Apsaugos nuo žaibo bokštas ant stogo pagamintas iš cinkuoto plieno vamzdžių, kurių skersmuo 25mm.

c. Apsaugos nuo žaibo bokštas, esantis vandens bokšto viršuje, turi 25 mm arba 40 mm skersmens cinkuoto plieno vamzdžius

d. Apsaugos nuo žaibo bokštas kamino viršuje turi būti pagamintas iš cinkuoto apvalaus 25 mm skersmens plieno arba 40 mm skersmens cinkuoto plieno vamzdžio. Apsaugos nuo žaibo žiedas turi būti pagamintas iš 12 mm skersmens cinkuoto apvalaus plieno arba 100 mm2 skerspjūvio cinkuoto plokščio plieno, jo storis turi būti 4 mm.

5. Apsaugos nuo žaibo bokštas turi būti pagamintas iš apvalių plieno arba suvirintų plieninių vamzdžių, o jo skersmuo turi būti ne mažesnis už šias vertes: adatos ilgis mažesnis nei 1 m: apvalus plienas yra 12 mm, plieninis vamzdis yra 20 mm, adatos ilgis 1 -2m: apvalus plienas yra 16 mm, plieninis vamzdis yra 25 mm, adata ant kamino viršaus: apvalus plienas yra 20 mm, plieninis vamzdis yra 40 mm.

Skaičiavimo metodas yra susijęs su žaibolaidžio apsaugos spinduliu ir aukščiu (h), taip pat su riedančio rutulio spinduliu,

D yra riedėjimo spindulys (mirksėjimo atstumas)

Pirmasis pastato tipas yra D=30 metrų (nustatomas pagal pastato tipą)

Antrasis pastato tipas yra D=45 metrai (nustatoma pagal pastato tipą)

Trečiojo tipo pastatas yra D=60 metrų (nustatomas pagal pastato tipą)

Apsaugos diapazonas apskaičiuojamas naudojant standartinės vertės formulę: (nustatoma pagal pastato tipą)

Paprastai tariant, kuo aukštesnis žaibolaidis, tuo didesnis apsaugos diapazonas ir geresnis apsaugos efektas. Tačiau, atsižvelgiant į žaibolaidžio konstrukcijos saugumą ir ekonomiškumą, dauguma žaibolaidžių yra statomi tarp 35-45 metrų.

Atsargumo priemonės: žaibolaidžio įžeminimas turi būti geras, o varžos įžeminimo vertė neturi viršyti 10 Ω. Kai dirvožemio savitoji varža yra didelė, kaip vertikalūs įžeminimo korpusai naudojami kūrenami išplėstinio grafito įžeminimo moduliai, didelio grynumo atsparumą mažinančios medžiagos, grafito kabelių jungtys ir cinkuotas plienas. Pagal formulę reikia apskaičiuoti konkretų panaudojimų skaičių.

Kiekvienais metais prieš perkūnijos sezoną techninė priežiūra ir patikra turi būti atliekama taip:

1. Kiekvienos jungiamosios dalies sujungimas turi būti patikimas ir neleisti atsilaisvinti;

2. Bendra varžos vertė nuo žaibo iškroviklio iki apatinės jungties yra ≤ 5 Ω;

3. Žaibolaidžio įžeminimas turi būti geras, o įžeminimo varžos vertė neturi viršyti 10 Ω.

Apsaugos nuo žaibo bokšto projektavimo pagrindas:

1. Pastatų apsaugos nuo žaibo projektavimo kodeksas (GB50057-2010)

2. Aukštų konstrukcijų projektavimo kodeksas (GBJ135-2006)

3. Plieninių konstrukcijų projektavimo kodeksas (GB50017-2014)
